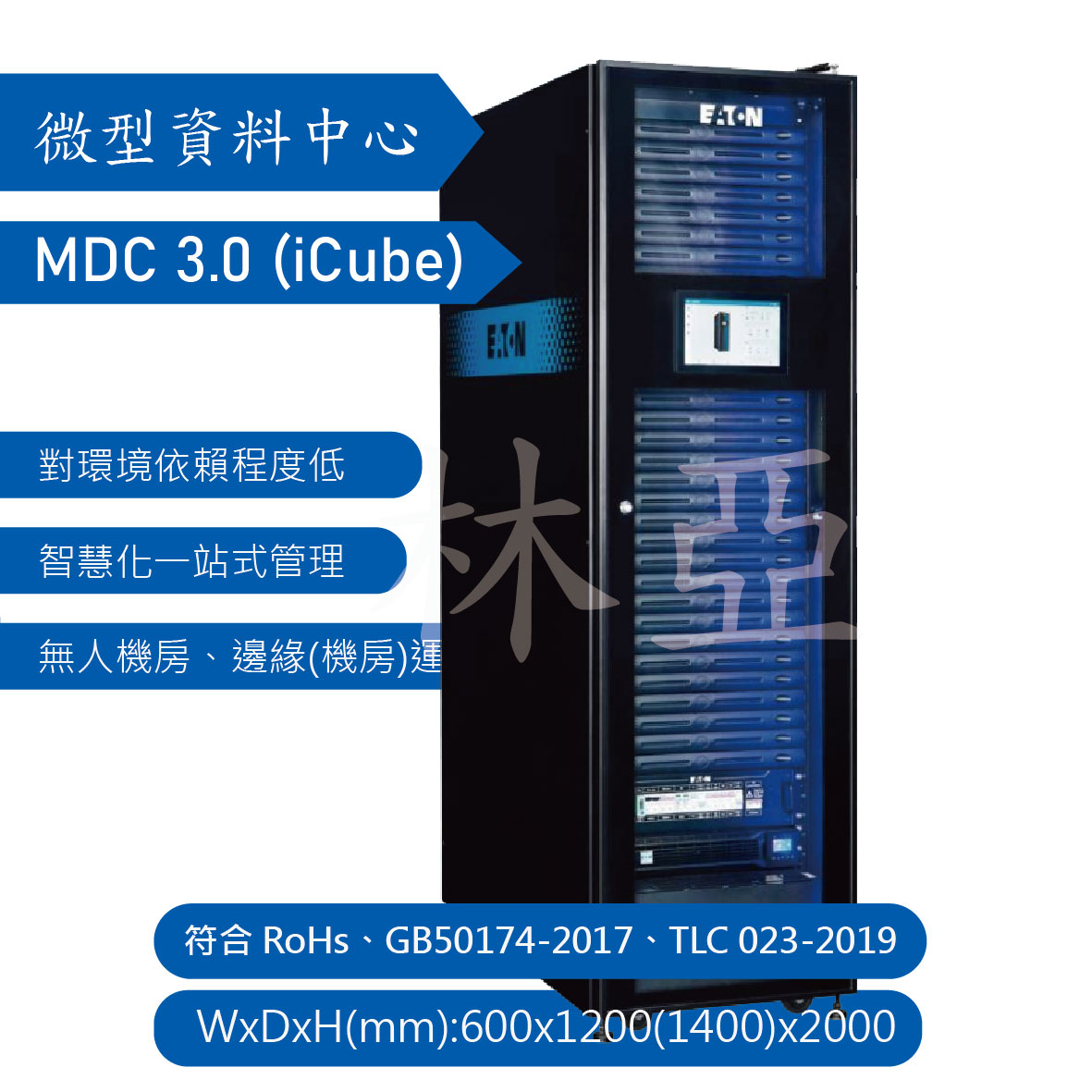

-新一代綠色資料中心基礎設施解決方案,將UPS、配電、冷卻、監控和照明等子系統整合在一個機櫃中-
該系列的單櫃系統可以快速部署,並在安裝配置上提供極大的靈活性。
該獨立機櫃系統設計用於微型資料中心和分支機構等室內環境,可容納任何符合 19” 機櫃行業標準 (EIA-310-D) 的硬體設備。

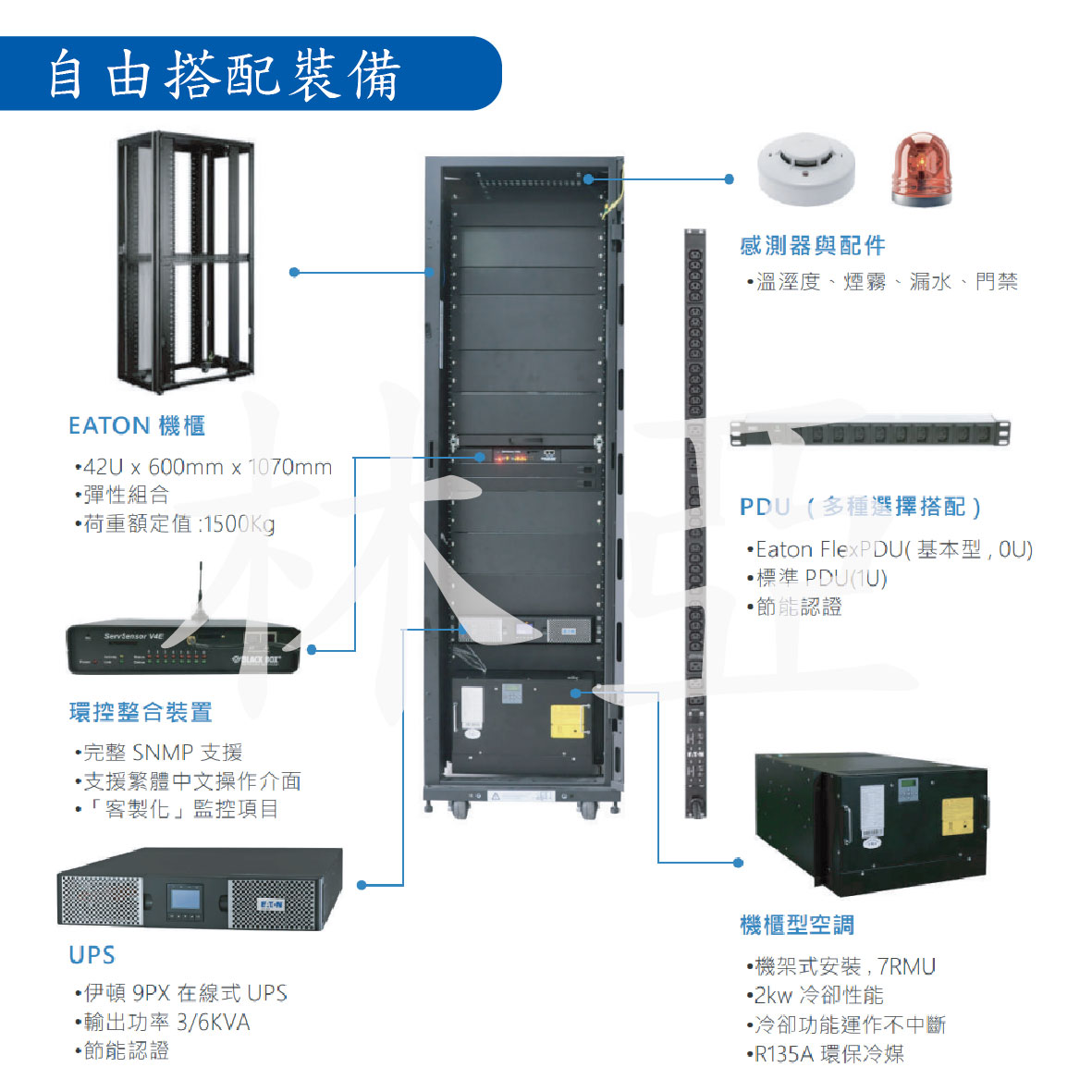

這些包括伺服器、語音、資料和網路設備。產品中有六個關鍵系統,它們能緊密整合,無縫協同工作。這使得小型資料中心能夠高效運行,同時為伺服器等關鍵設備提供正常穩定的運行環境。標準設計允許現場組裝,不需要高架地板。
應用場所:金融、保險、證券(針對分行和業務服務據點需求)、需要數位轉型的政府機構、教育、醫療體系、交通運輸、航運、商業零售、大型企業分行和小型企業的機房,中小企業、電信、5G機房
產品型錄下載
單櫃配置 | 排櫃配置 | ||||
配置概述 | 標準型單櫃 | 進階型單櫃 | 1+2排櫃 | 1+4排櫃 | 1+6排櫃 |

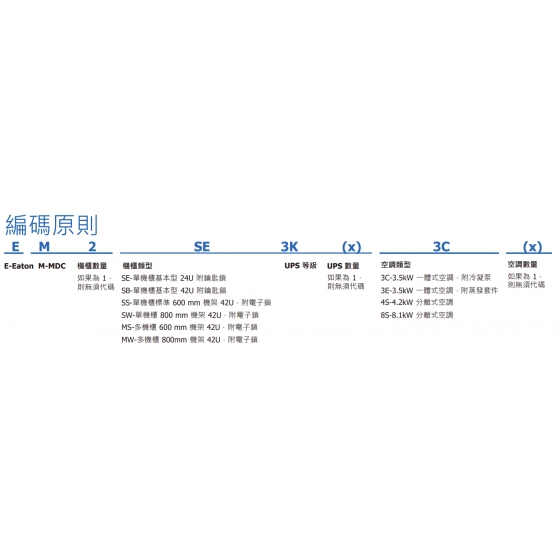

整機型號 | EMSRS3K42UA | EMSRS6K42U | EMMRS10K1/2 | EMMRS20K1/4 | EMMRS(2)20K1/6 |
推薦負載功率 | 3kW | 3.5kW | 7kw | 14kW | 21kW |
通道類型 | 冷熱通道全封閉(前門鋼化玻璃門,後門鈑金實體門) | ||||
可用空間 | 29U | 32U | 109U | 184U | 255U |
外型尺寸 WxDxH(mm) |
600x1200x2000 | 600x1200x2000 | (600x3)x1400x2000 | (600x5)x1400x2000 | (600x7)x1400x2000 |
安裝方式 | 水泥地面或高架地板 | ||||
IP等級 | IP50 | ||||
供電範圍 | 220/230/240Vac(±10%) ,380/400/415Vac(±10%),50/60Hz, 1Ph/3Ph+N+PE | ||||
供配電系統 | |||||
UPS容量 | 3kVA/3kW(9PX) | 6kVA/5.4kW(9PX) | 11kVA/10kW(9PX) | 20kVA/20kW(9SX) | 20kVAx2/20kWx2(9SX) |
UPS效率 | 94% | 94% | 95% | 96% | 96% |
UPS供電架構 | 單機(N) | 單機 | 單機 | 單機 | 1+1備援:IT負載20kVA 並機:IT負載>20kVA |
配電輸出支路 | 2路UPS電備用+1路市電備用 | 6路UPS電備用+1路市電備用 | 2路UPS電備用+1路市電備用 | ||
輸入輸出配電總空間 | 3U | 7U | 12U | ||
PDU選型/介面(數量) | 標配基本型(出廠預裝);支援智慧型PDU(選配)/ 20*C13 +4*C19 (標配:1只/櫃;選配:2只/櫃) | ||||
防雷等級 | CLASSII/C級,In 20kA,Imax 40kA,8/20us | ||||
標配 | 智慧電錶 | ||||
選配 | ATS/BMS/EBM/電池櫃 | ||||
製冷系統 | |||||
供電方式 | 220/230/240Vac(±10%) ,50/60Hz, 1Ph/3Ph+N+PE | ||||
額定製冷量 | 2kWx1台 | 4.2kWx1台 | 8.1kWx1台 | 8.1kWx2台 | 8.1kWx3台 |
風量 | 800m³/h | 800m³/h | 1500m³/h | 1500m³/hx2 | 1500m³/hx3 |
製冷架構 | 單機 | N+1備援:IT負載≦7kW 並機:IT負載>7kW |
N+2備援:IT負載≦7kW
N+1備援:IT負載7-14kW 並機:IT負載>14kW
|
||
空調內機尺寸 HxWxD(mm) |
303(7U)x438x900 | 217(5U)x440x760 | 350(8U)x440x760 | [350(8U)x440x760]x2 | [350(8U)x440x760]x3 |
空調特有設計 | 一體式,無室外機設計,機架式安裝 | 分離式設計,機架式安裝,標配冷凝水泵 | |||

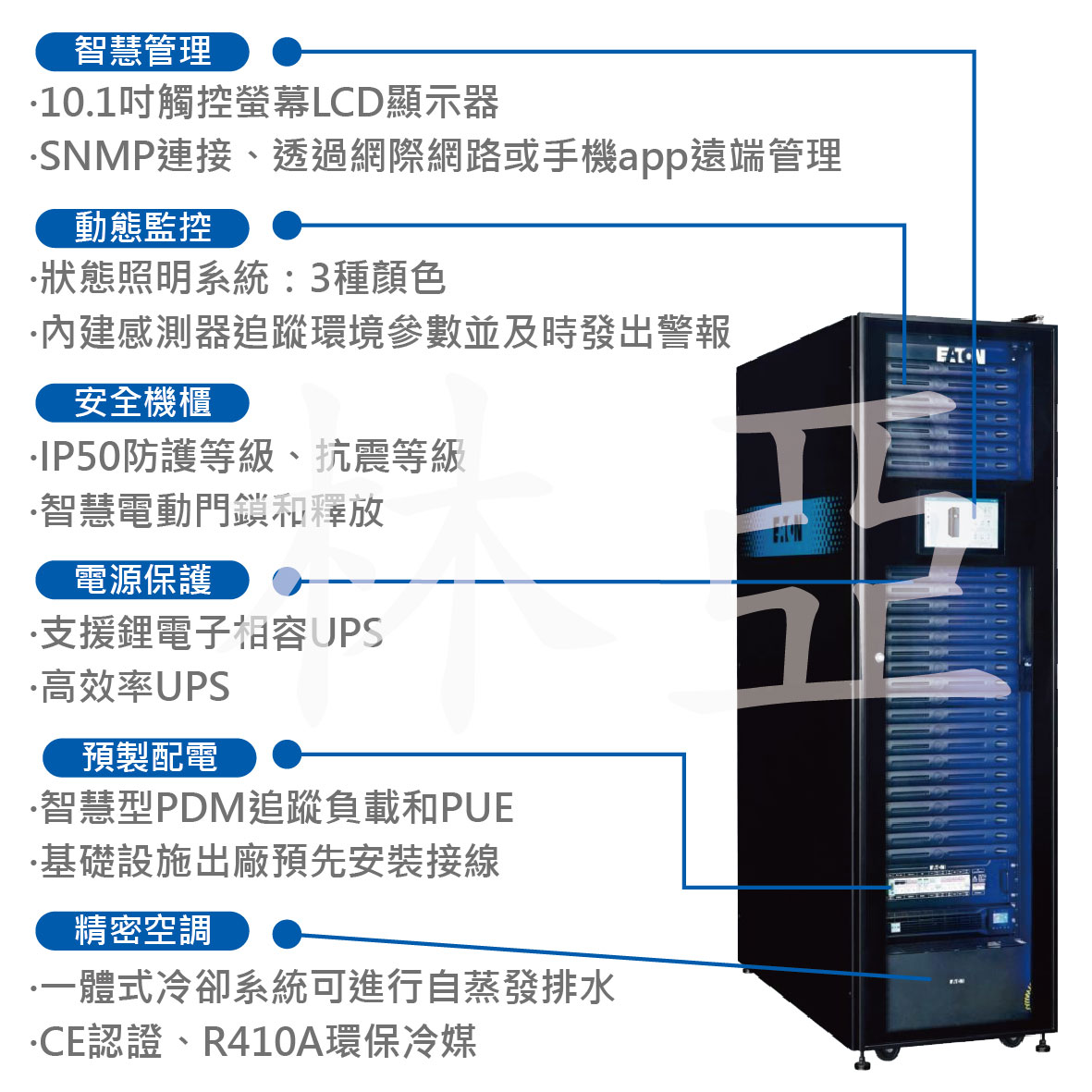

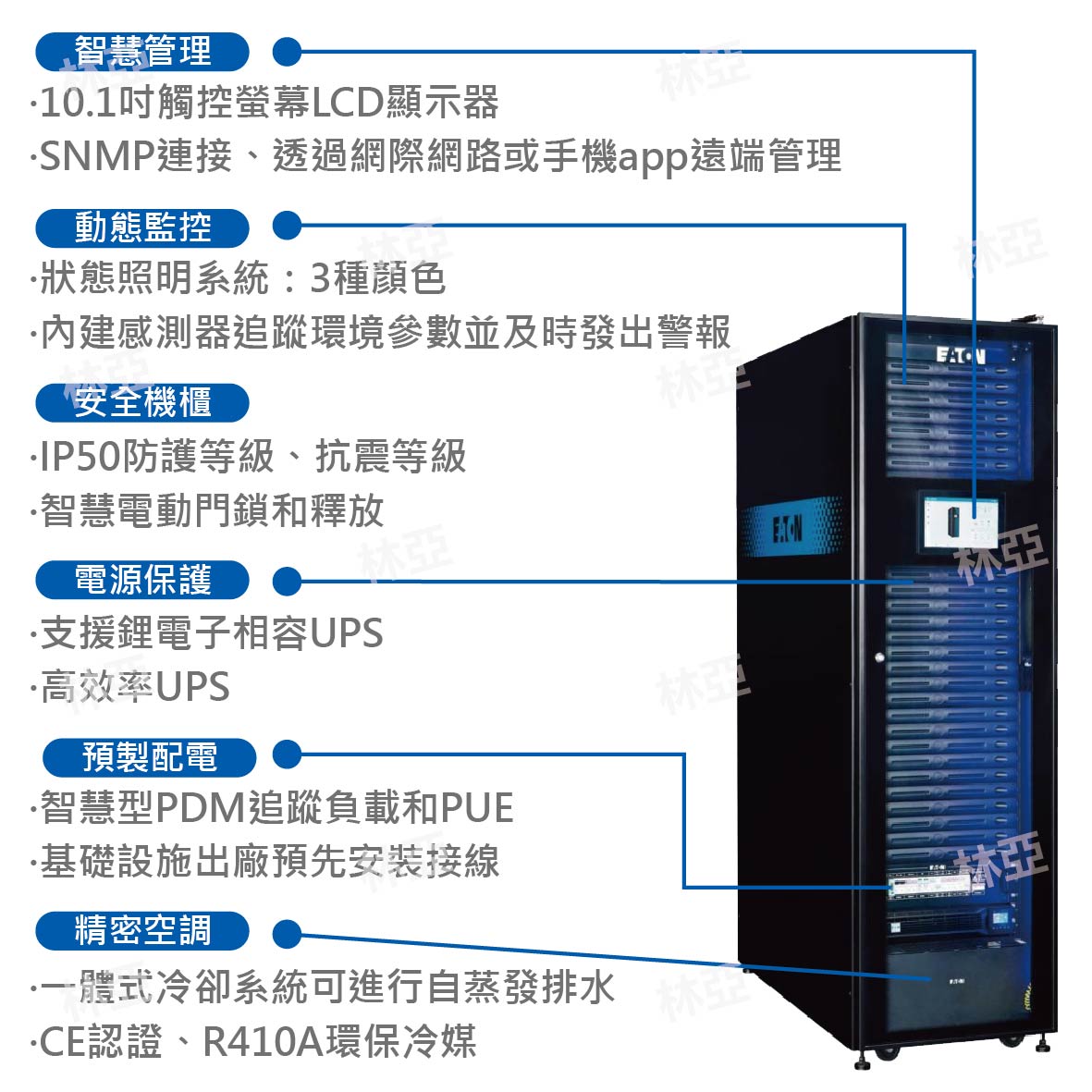

監控系統 | |||||
介面 / 方式 | 10.1"彩色觸控螢幕 / 支援遠端WEB介面,多點集中監控 | ||||
行動 / 環境 | E-mail, 選配:手機APP、簡訊告警 / 標配:溫濕度、煙霧、漏水偵測、門禁;選配:影像監控、消防模組 | ||||
標配 | 緊急方案-智慧型彈門 / LED照明 / 多彩氛圍燈-支援智慧色彩顯示系統狀態 | ||||
擴展配置 | |||||
空間擴展 | - | 1+1排櫃 | 1+3 / 1+5排櫃 | 1+7 / 1+8 / 1+9排櫃 | |
相容機櫃類型 | 800mm寬19"網路櫃/伺服器機櫃 | ||||
可靠性擴展 | 支援 UPS 備援 | 支援 UPS 並機/備援;支援空調並機/備援 | |||
認證 | |||||
整機認證 | TLC 023-2019 認證/RoHS, 符合GB50174-2017標準 | ||||
UPS認證 | 3C/CQC/TLC/CE/BSMI/UL/節能標章 | ||||
網路連接卡 | UL2900-2-2 | ||||
空調認證 | 3C/CQC/RoHS2.0/CE | ||||
機櫃承重 / 抗震 | 承重 1860kg 認證測試 / 8 級抗震測試 |
