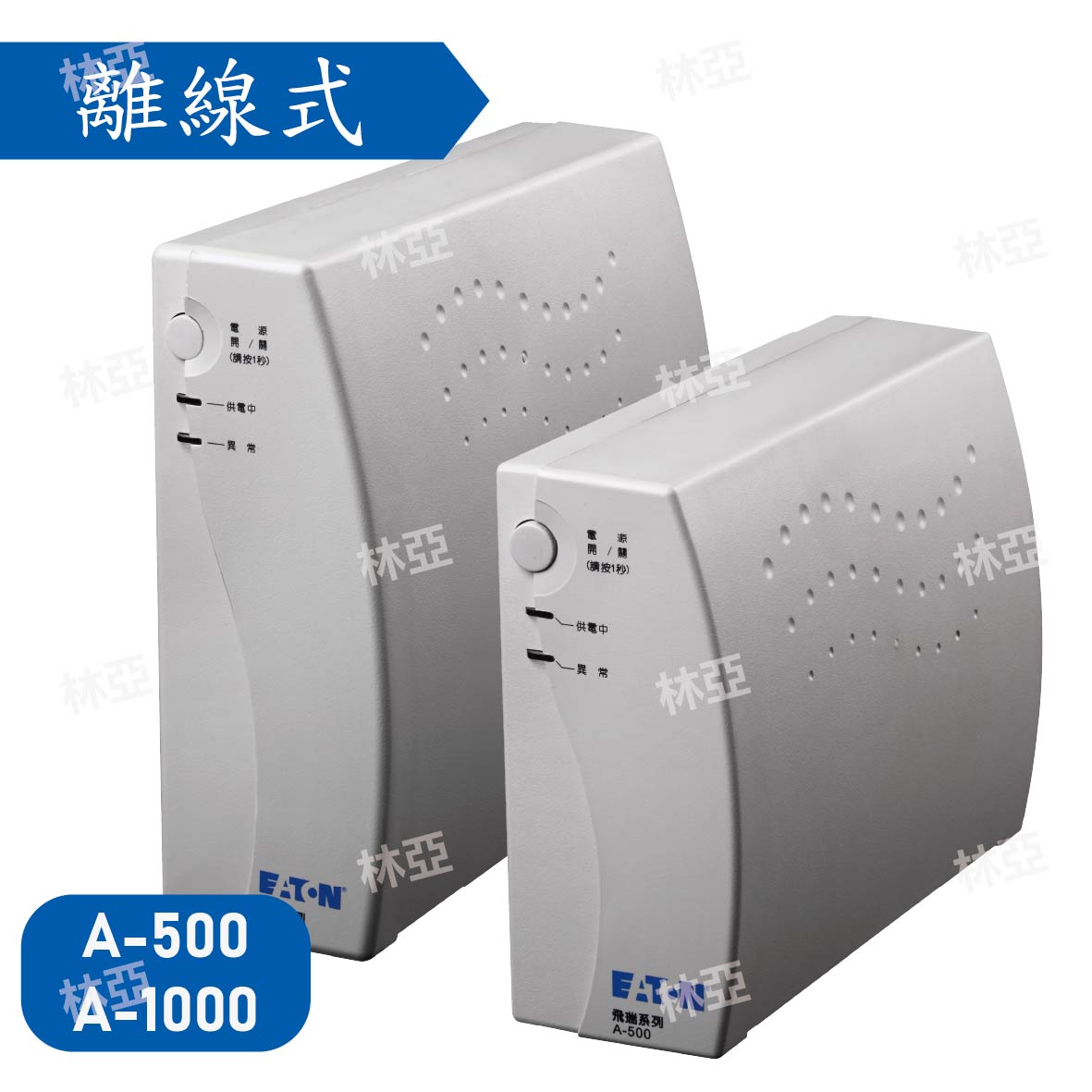

Eaton Advanced不斷電系統
型號：A-500 / A-1000
-適用在市電變動較穩定之場所-
提供最經濟及輕巧簡便設計之不斷電系統，採離線式設計。
全天候EMI/R FI濾波器的干擾防制,無噪音的設計,符合企業/家庭PC、路由器及POS用戶對UPS的輕、薄、短、小,無干擾的要求，進一步提升了整機的可靠性。
產品設計
- 本系統採離線式設計 : 當輸入市電在正常輸入範圍時,直接取用市電正弦波電力作為輸出電力使用,同時對電池充電,當輸入市電超出範圍時,則改由變流器將電池直流電力轉換為交流方波電力供設備做為備用電力使用。

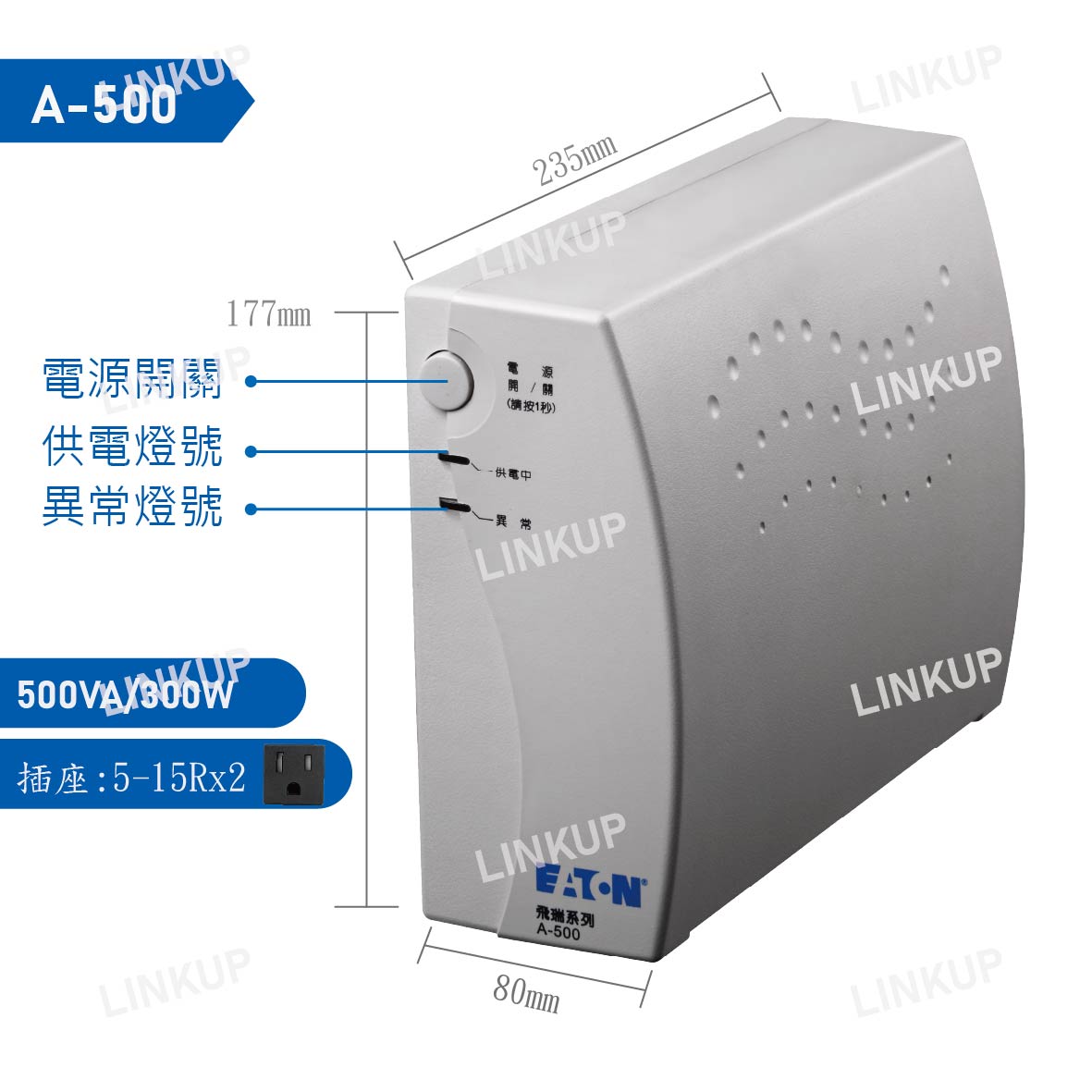

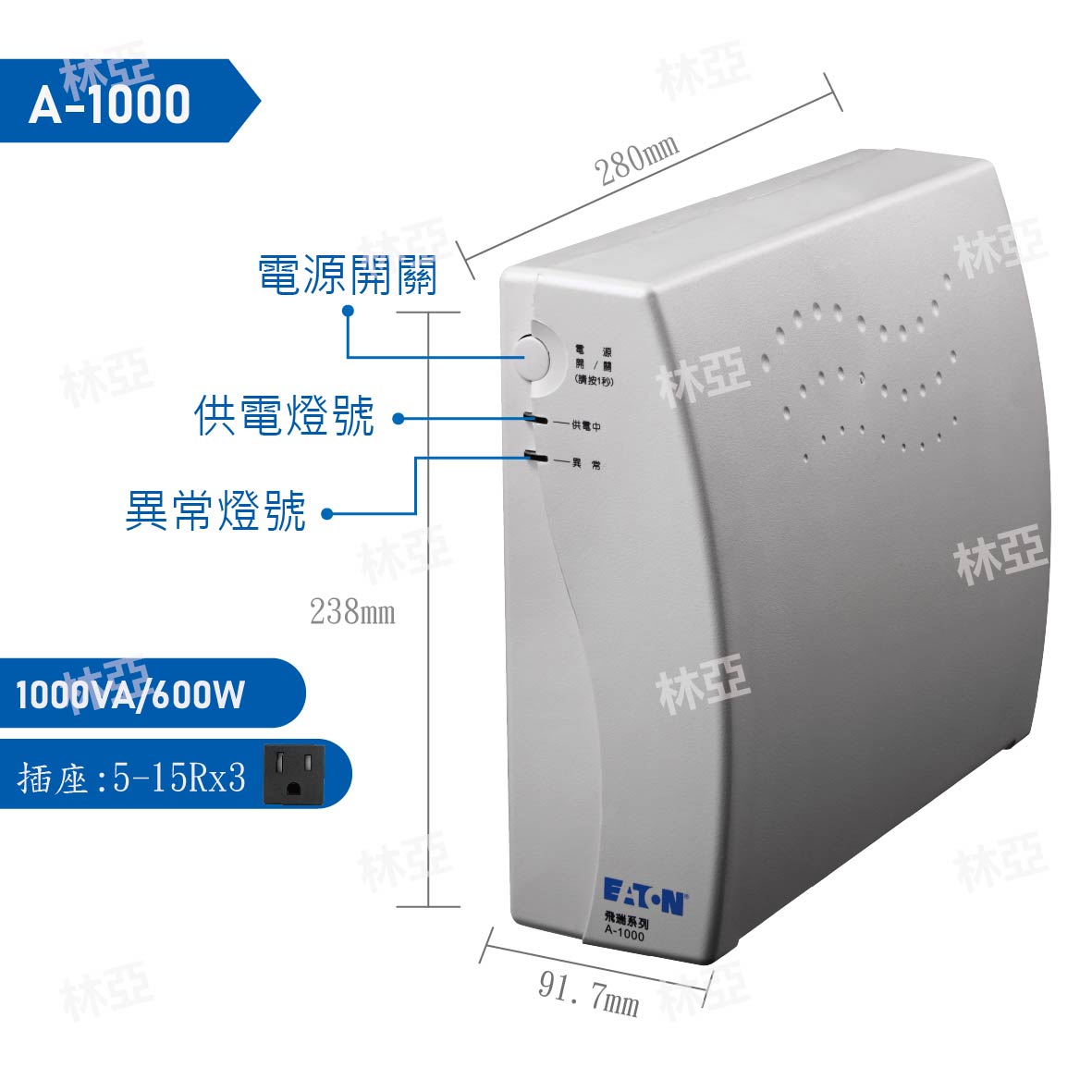

- 超輕超薄設計,幫您節省有效空間。面板簡潔明快、容易操作。
- 採用SMD（表面粘著）技術 : 將PC板上所插電阻、電容、二極體等元件改為SMD貼片安裝，佈線更加合理，有效節省空間，減少干擾，進一步提高了整機的可靠性。
- 充電器設計結構更緊湊 : 充電電路和逆變電路交互作用，既可滿足充電的快速性，又可以保護電池;充電過高或放電過深時，自動停止充電，有效延長UPS整機及電池的使用壽命。
- 先進高頻技術:CPU微處理器控制，採用PWM高頻技術，工作頻率高達40KHz，使體積大為縮小，使用方便。
功能特色
- 具備全天候EMI/RFI濾波器設計,具防制雜訊干擾能力。
- 具備輸出短路保護功能,以防止負載端短路造成UPS損壞。
- 具備自我檢測功能,開機時UPS自動模擬斷電狀況，對逆變器、電池等元件及負載自檢，便於及時發現問題。平時不會因為UPS的故障而影響電腦的操作。
- 內置高品質電池,採用密閉式免維護電池，電力持久、穩定，有效提高UPS的使用可靠性。 具備電池老化自我檢測功能。
電器規格
| 型號 |
A-500 |
A-1000 |
| 額定容量 |
VA/W |
500VA/300W |
1000VA/600W |
| 輸入 |
電壓 |
110V±20% |
| 輸入連接 |
NEMA5-15P |
| 頻率 |
60HZ±3% |
| 輸出 |
波型 |
模擬正弦波(方波) |
| 電池模式電壓 |
110V±10% |
| 電池模式頻率 |
60HZ±1HZ |

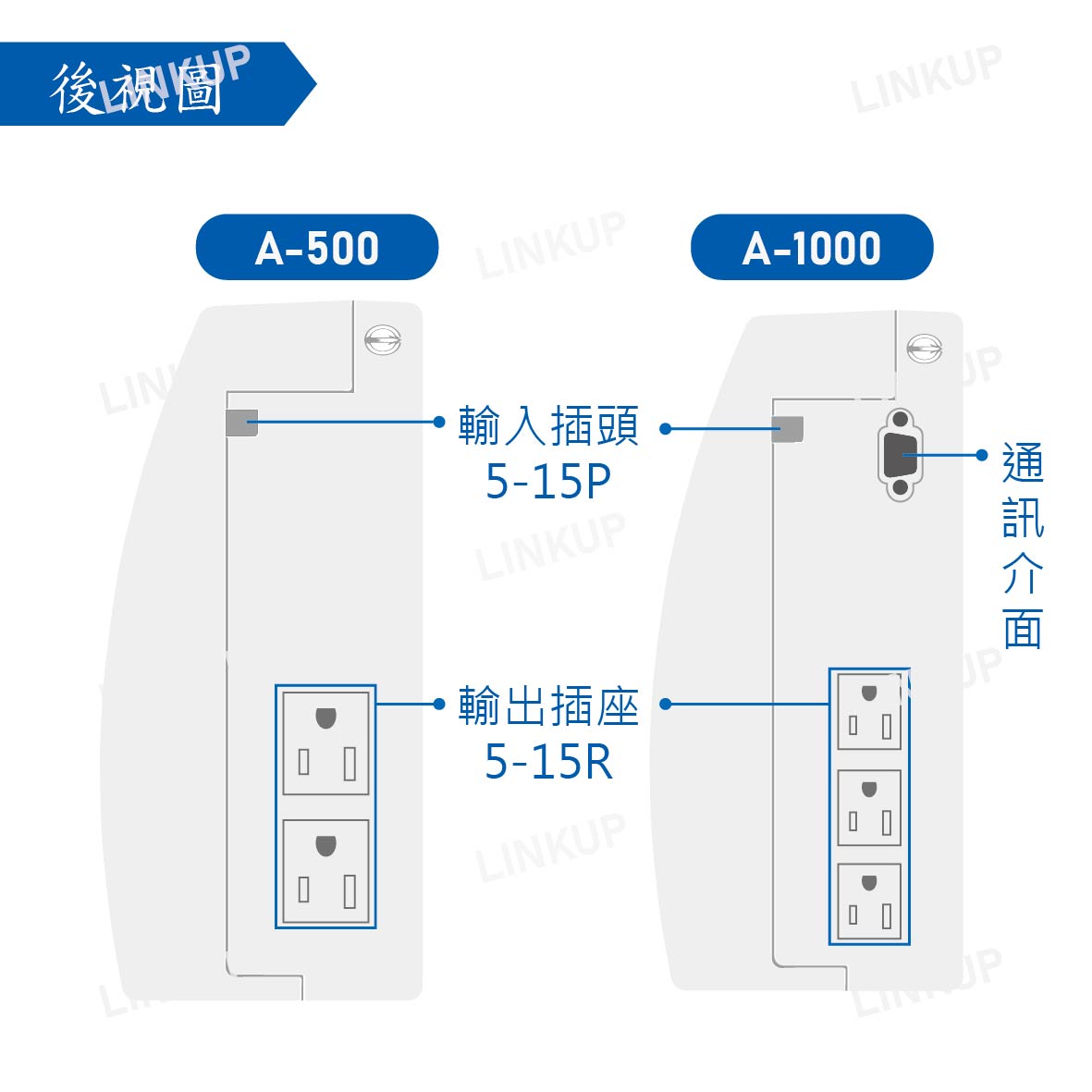

| 插座數量 |
NEMA5-15R×2 |
NEMA5-15R×3 |
| 轉換時間 |
<10ms |
| 電池 |
電池規格及數量 |
12V-7AH×1 |
12V-7AH×2 |
| 充電時間 |
8小時回復電池容量90% |
12小時回復電池容量90% |
| 一部PC供電時間 |
約5~10分鐘 |
約15~25分鐘 |
| LED顯示 |
|
市電模式(綠)、異常警報(紅) |
| 警報聲 |
|
電池模式、電池低電壓、UPS過載、UPS故障 |
| 通訊介面 |
|
NA |
DB-9PIN 乾接點(Relay) |
| 工作環境 |
溫度 |
0∼40℃ |
0∼60℃ |
| 濕度 |
0∼90% |
| 外觀(mm) |
包裝尺寸 |
285×126×224 |
370x176x335 |
| (W×D×H) |
外觀尺寸 |
80×235×177 |
91.7x280x238 |
| 重量(Kg) |
淨重/總重 |
3.2/3.5 |
6.2/6.8 |
