UPS不斷電系統相關資訊

1. 什麼是不斷電系統？

不斷電系統（UPS）是一種可以在輸入電力發生異常或中斷時，立即提供緊急電力的設備。
UPS 可執行三個主要功能：優化並淨化市電，確保輸出潔淨且穩定的電源；在市電發生電壓驟降或瞬間停電時，持續供電以維持設備運作；以及於完全斷電的情況下，提供充裕時間執行系統的安全關機程序。

2. 您需要何種容量的不斷電系統?供電多長時間？

UPS 的額定功率以伏安 (VA) 為單位，範圍從 300 VA 至 5,000 kVA。此額定值代表 UPS 可支援的最大負載，但不應與您擁有的電力負載完全相符。為了提供成長空間，最佳作法是選擇某VA 額定值的 UPS，其總負載是您需要它支援的 1.2 倍。如果您的 UPS 將支援馬達、變速驅動器、醫療影像處理裝置或雷射印表機，請針對您的需求增加更多 VA 容量，以因應這些裝置啟動時所發生的高功率浪湧所需。
預期快速成長的公司，應使用高於 1.2 倍的倍數。較新款的伺服器硬體的電力需求較舊機型更高，因此需考量新增額外的 VA 才能因應更多、更新的設備。
選擇電力備援時間設備，需要注意增加更多設備負載將縮短供電時間。

3. 不斷電系統的產品分類特色

不斷電系統分為在線式(ON-LINE)、離線式(OFF-LINE)及在線互動式(LINE INTERACTIVE)

種類	穩壓功能	外掛電池箱	容量範圍	輸入 / 出電壓	遠端監控功能	運作模式
離線式	N	N	0.5K or 1K	單相輸入/出 110V	N	市電正常時，直接供電 → 斷電才切換電池
在線互動式	有	僅有部分機型	600VA~3K	單相輸入/出 110V	僅有部分機型	市電正常時經AVR穩壓後供電 → 斷電才切換電池
在線式	有	有	1K以上	單相 or 三相輸入/出	有	市電經過雙轉換技術 →負載永遠由逆變器供電

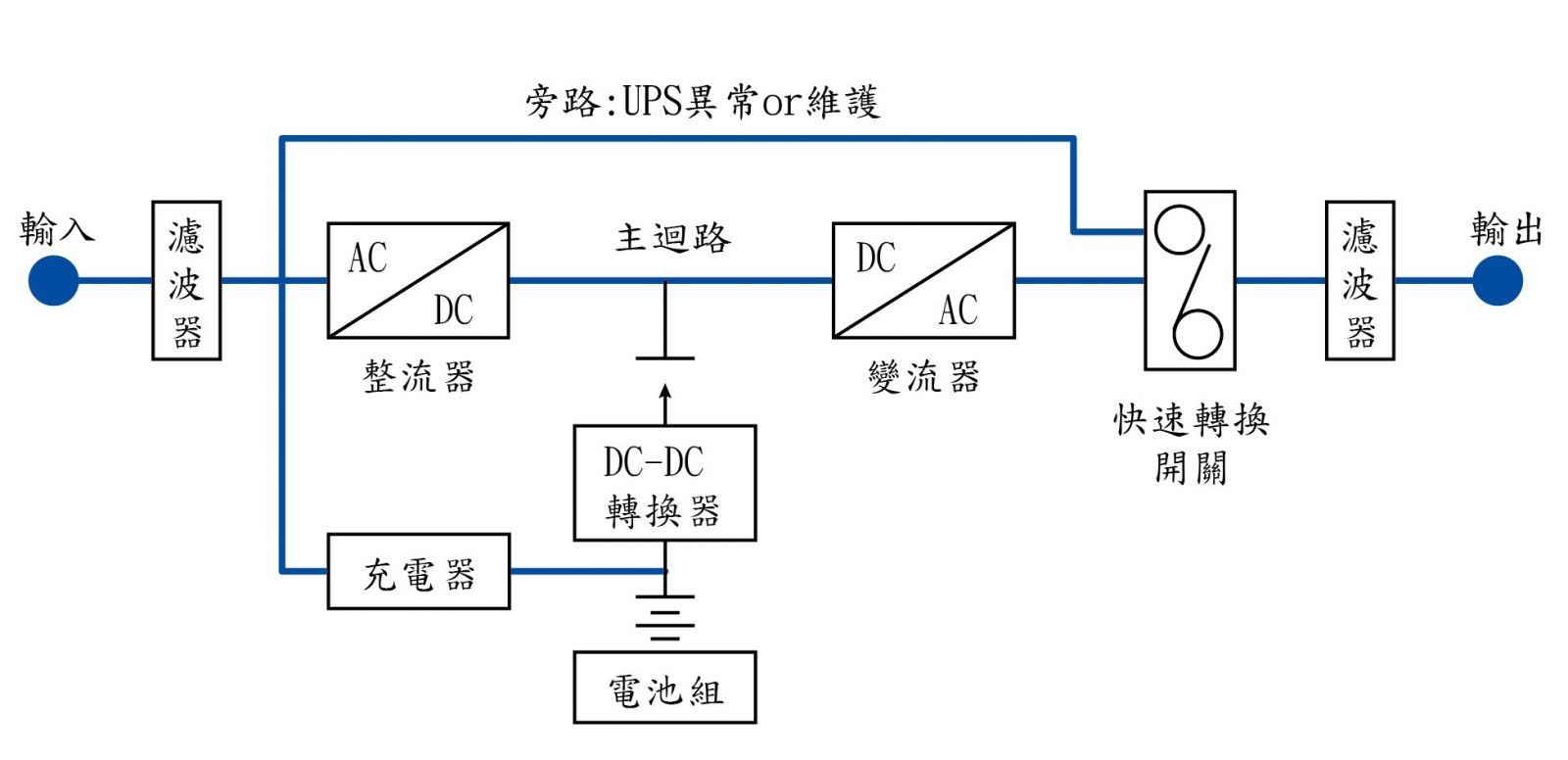

"雙轉換技術" 市電會經過整流器，將交流電(AC)轉換成直流電(DC) 隨後再透過逆變器轉換回交流電(AC)送出去給設備使用

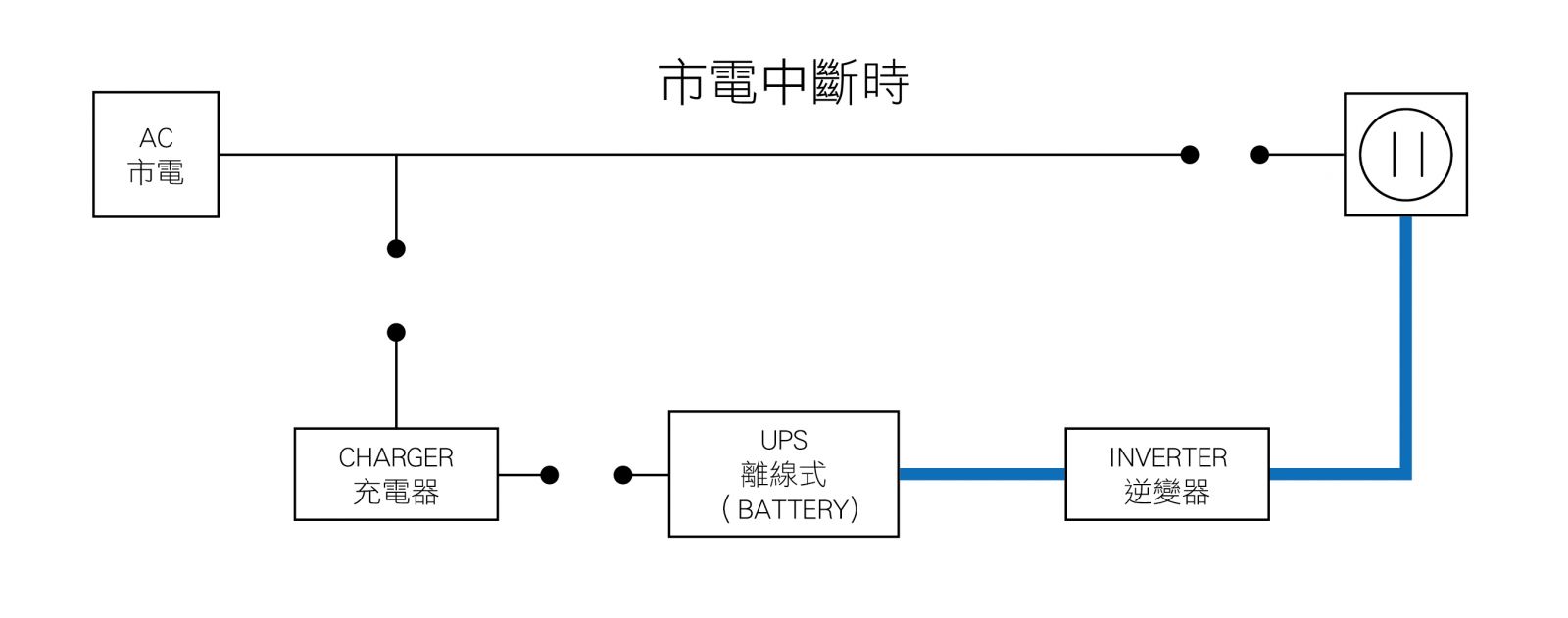

一.何謂離線式不斷電系統（Off-Line UPS)

離線式 UPS 讓設備使用市電，直到 UPS 偵測到問題，此時便會切換至電池電力，以防止因電壓驟降、突波或停電而影響正常運作。此方式最適合需要簡單備份，或是應用在較不敏感設備，例如小型辦公室/家庭式辦公室和銷售據點設備。

二.何謂在線互動式不斷電系統（Line-Interactive UPS)

在線互動式 UPS 可藉由提高或降低市電，在需要時主動調節電壓，讓電力連接到受保護的設備依靠電池供電。在線互動式機型適用於需要預防電力異常，但市電相對乾淨的應用。主配線架 (MDF) 和中間配線架 (IDF) 通訊櫃、非集中式伺服器和網路空間，以及一般 IT 機櫃最適合此方式。

三.何謂在線式不斷電系統（On-Line UPS)

在線式 UPS 可隔離設備與原始市電，提供最高等級的保護—將電力從 AC 轉換為 DC，然後再轉換為 AC。與其他方式不同的是，這種雙轉換方法為敏感設備提供零轉換時間到電池模式，因為電力已經從 UPS 而來。在線式雙轉換UPS 方式最適合用於市電狀況不佳或非常不可靠的關鍵任務設備和位置。
在線式不斷電系統並不是停電時才會動作，像遇到電壓過低或過高、瞬間突波波型、失真和頻率改變等，足以影響設備正常運轉時，在線式不斷電系統均會把它們過濾掉，最後提供給設備穩定且乾淨的電力。目前已被各高科技產業，電腦界認定為真正能徹底解決電源問題之必要設備。

4. 如何選擇正確的不斷電系統UPS

選擇 UPS 不僅僅是決定所需的容量和外型規格，伊頓 UPS 提供的額外功能，可幫助您從保護設備的一組 UPS，縮小選擇範圍至適合您特定用途的最佳 UPS 解決方案。

延長運行時間UPS
大部分 UPS 均配備內部電池，可支援電力負載 10 至 15 分鐘的運行時間。不過，在某些應用中，還需要更多的電池備援。長效電池模組 (EBM) 是額外配置的電池，可以連接到 UPS 以增加運行時間。根據您使用 UPS 總負載的百分比，和連接的 EBM 數目，UPS 可輕鬆達到數小時的運行時間。

純正弦波UPS
所有交流電 (AC) 電力的產生方式並不相同，而任何執行高度敏感醫療或網路設備的人都知道這點。當 UPS 在執行電池備份時，電流會產生純正弦波，或修改過的正弦波。大多數 IT 設備可以並且也會在修改的正弦波電流上順暢執行。對於更敏感的設備，例如醫療影像處理機器，電信系統和關鍵任務伺服器，純正弦波 UPS 更值得投資，以避免設備生命週期中的損害或使效率降低。

可擴充可模組化UPS
模組化 UPS 提供彈性，可在電力需求增長時，擴增您的 UPS。不同於需要您購買額外 UPS，或一開始需要較大機型的傳統 UPS，模組化 UPS 系統讓您按需付費，如此一來，您的增長永遠不會受到電源保護系統的阻礙。

具有連網功能的UPS
如果您擁有分散式電源保護架構，就會知道擁有具備網路監控和管理功能的 UPS 有多麼重要。遠端監控所有的 UPS，此優勢已不只是單純的便利而已。這讓您可以快速解決問題，而不會浪費時間在各網站間往返。伊頓的網路卡，是專為可在任何伊頓網路連線的 UPS 上隨插即用而設計。新增網路卡可讓您透過網頁介面或連接的軟體來監控 UPS。伊頓的 Gigabit 網路卡具備強化的網路安全功能，包括更強的加密、可設定的密碼政策，以及 CA 與 PKI 簽署憑證的使用，符合 UL 2900 2-2規範

免責聲明

-UPS容量計算式-

該選擇器係直接聯結Eaton網頁UPS 篩選工具,此UPS篩選工具僅適用單相UPS。當中所包含的解決方案不一定最適合您的需求，請與銷售人員聯繫以確保您可以選取最佳搭配的解決方案。

5. 不斷電系統UPS產品型錄

離線式(OFF-LINE)

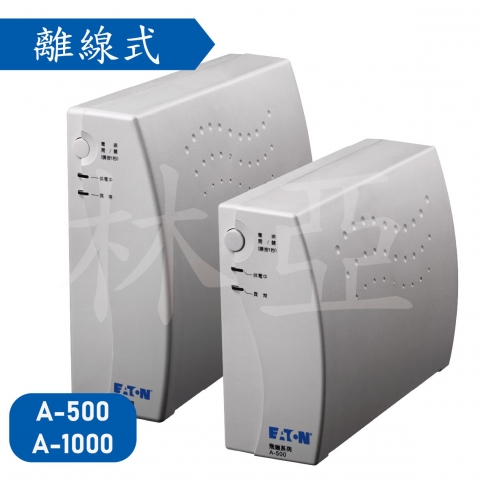

A系列(直立)	A-500、A-1000 UPS	下載
在線互動式(LINE-INTERACTIVE)

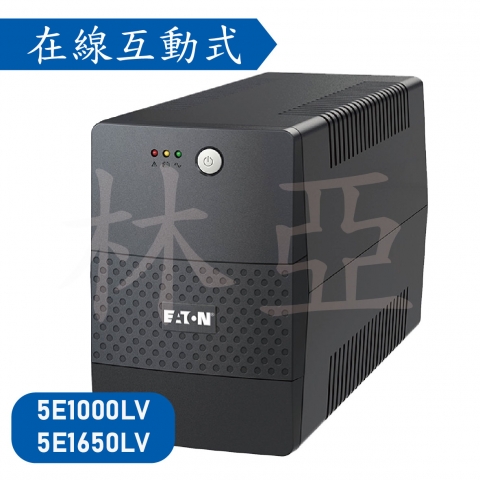

5E系列(直立)	650VA / 1650VA UPS	下載 / 下載
5SC系列(直立)	1000VA / 1500VA UPS	下載 / 下載(電競版)

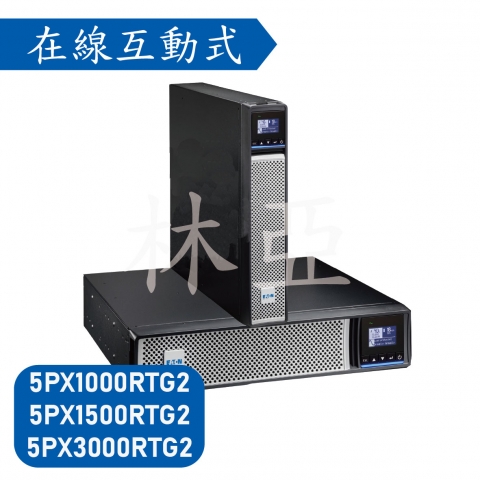

5PX G2系列(機架直立兩用)	1000VA / 1500VA / 3000VA RT UPS	下載
在線式(ON-LINE)
C系列(直立)	C-1000F ~ C-3000F UPS	下載
	C-1000FS(L) / C-3000FS(L) UPS	下載
	C-6000F(L) / C-10KF(L) / 3C-10KF(L) / 3C-20KF(L) UPS	下載(LED)
	C-6000FC(L) / C-10KFC(L) UPS	下載(FC)
	C-12K(L) / 3C-12K(L) UPS	下載(LED)

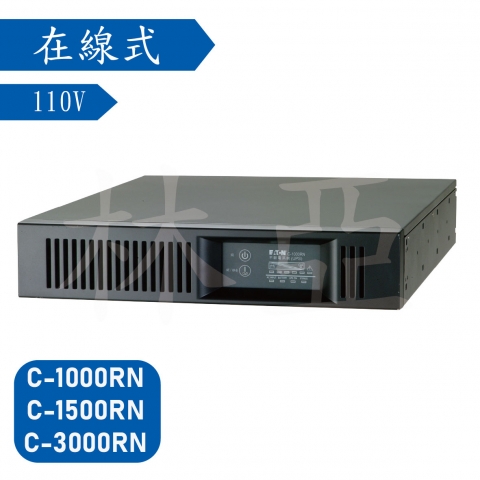

C系列(機架)	C1000RN/C-1500RN/C-3000RN/C-6000R/C-10KR	下載
	C-1000RS(L)/C-3000RS(L)	下載

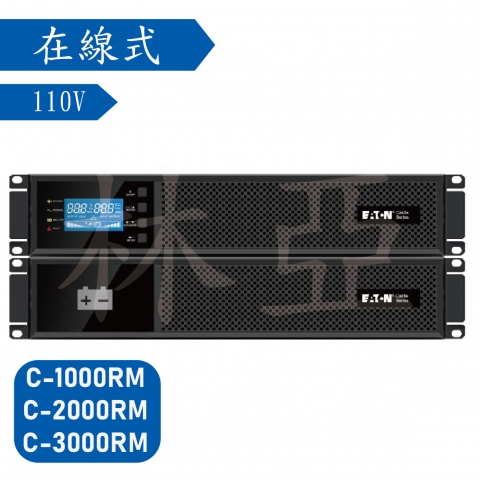

	C-1000RM / C-2000RM / C-3000RM	下載
9E系列-直立	1000VA / 2000VA / 3000VA UPS	下載

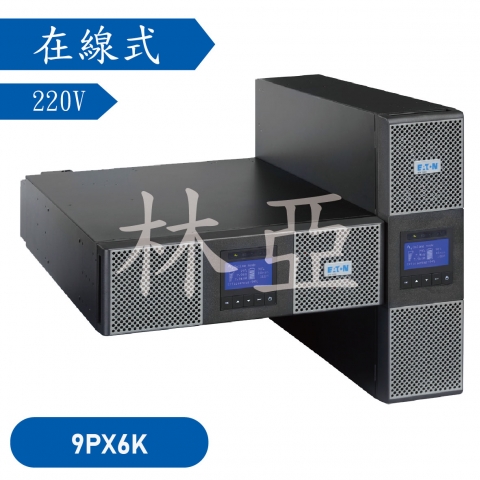

9PX系列-兩用	3000VA UPS	下載

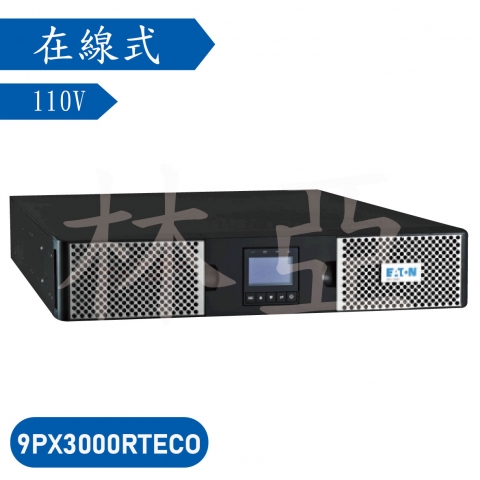

	3000 TECO UPS	下載(ECO)

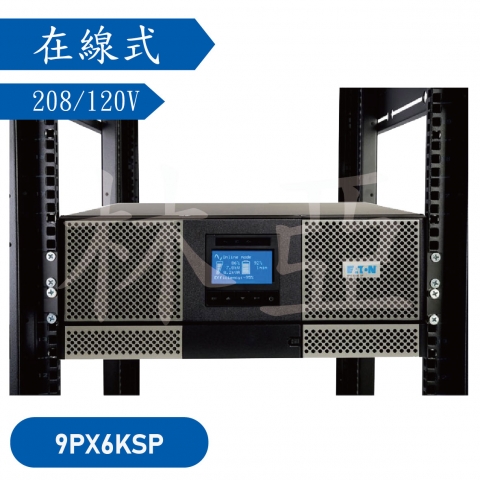

	6KSP/6000/11000 UPS	下載

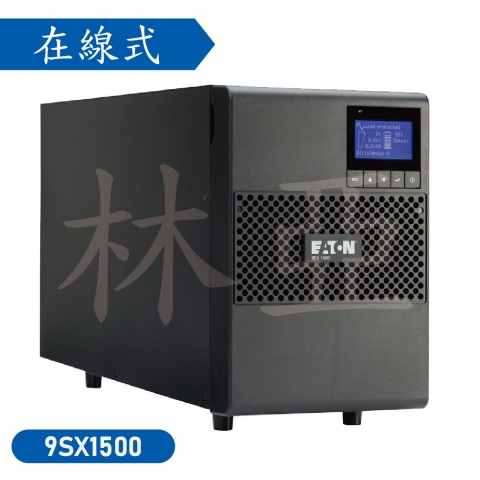

9SX系列(直立/機架)	1500VA	下載
9SX系列(直立/機架)	15K/20K UPS	下載
在線式中大型 (ON-LINE UPS)
93ET系列-直立	20KVA∼80KVA UPS	下載 / 下載(鋰電池)
93T系列-直立	100KVA~200KVA UPS	下載
93PR系列-直立模組	25KVA~75KVA UPS	下載
93PR系列-直立模組	75KVA~200KVA UPS	下載 / 下載(鋰電池)
9395系列-直立模組	225KVA~1100KVA UPS	下載
