Castle 1-3KVA(220V)

首頁
Castle 1-3KVA(220V)

Castle 1-3KVA(220V)

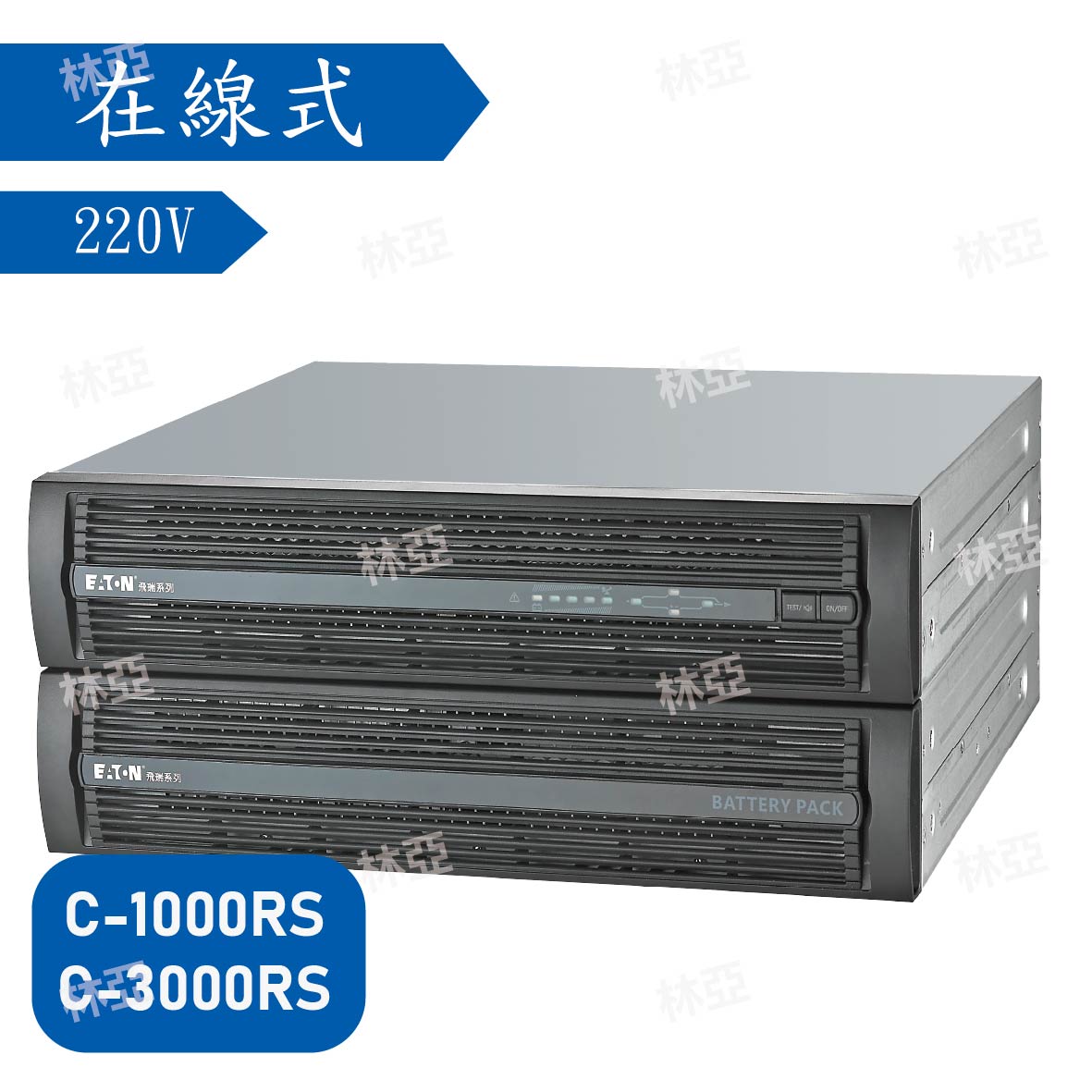

型號：C-1000RS / C-1000RSL / C-3000RS / C-3000RSL
飛瑞城堡系列1&3KVA機架型不斷電系統，採ON-LINE設計，高度2U不佔機架空間，採用高級功率元件提高效率及穩定度，並具靜態旁路裝置，不因任何異常造成伺服器或網路設備的斷電，具備RS-232介面及智能擴充插槽，可安裝SNMP/WEB卡實現多台伺服器之自動開關機管理功能。

產品型錄下載使用手冊下載

產品詳細介紹

產品設計
本設備採在線式雙轉換設計，輸入交流分別經整流器(具備PFC功因校正電路)及充電器後輸出之直流分別提供變流器及電池充電電力，變流器將直流轉換為純淨的交流電後供負載設備使用，具備旁路靜態轉換開關,可於UPS異常時自動轉換至市電供電，對伺服器及高精密儀器提供良好之保護。

功能特色

完全零中斷的備源電力，純淨的正弦波輸出
具備防雷擊突波保護，抗靜電保護功能
防止輸入諧波及脈充雜訊干擾
可防止輻設電磁場干擾
全新觸控式開關
自動檢測電池狀態
前方熱抽換電池
具負載過載保護能力
較寬的輸入電壓/頻率範圍，減少電池放電次數，延長電池壽命
風扇轉速隨負載大小變化，提高風扇壽命及降低噪音功能
輸出200/220/230/240多段電壓調整，適用多種不同電壓規格之負載設備

電器規格

型號		C-1000RS	C-1000RSL	C-3000RS	C-3000RSL
額定容量		1KVA		3KVA
輸入	電壓	110-300(VAC)
	頻率/功因	40-70Hz/≥0.95
	插座	IEC C14x1		IEC C20x1
輸出	電壓	220*(1±2%)VAC
	頻率	與輸入同步(市電模式) / 60±0.05Hz(電池模式)
	超載能力	105~150% 47s~25s ; 150~200% 25s~300ms ; 200%以上200ms(輸出功因0.8)
	插座	IEC C13x6		IEC C13x3 , IEC C19x1
電池	標稱電壓	-	36V	-	96V
	電池數量	2PCS	-	6PCS	-
轉換時間	停電/復電	0ms
	UPS到Bypass或逆向轉換	<4ms

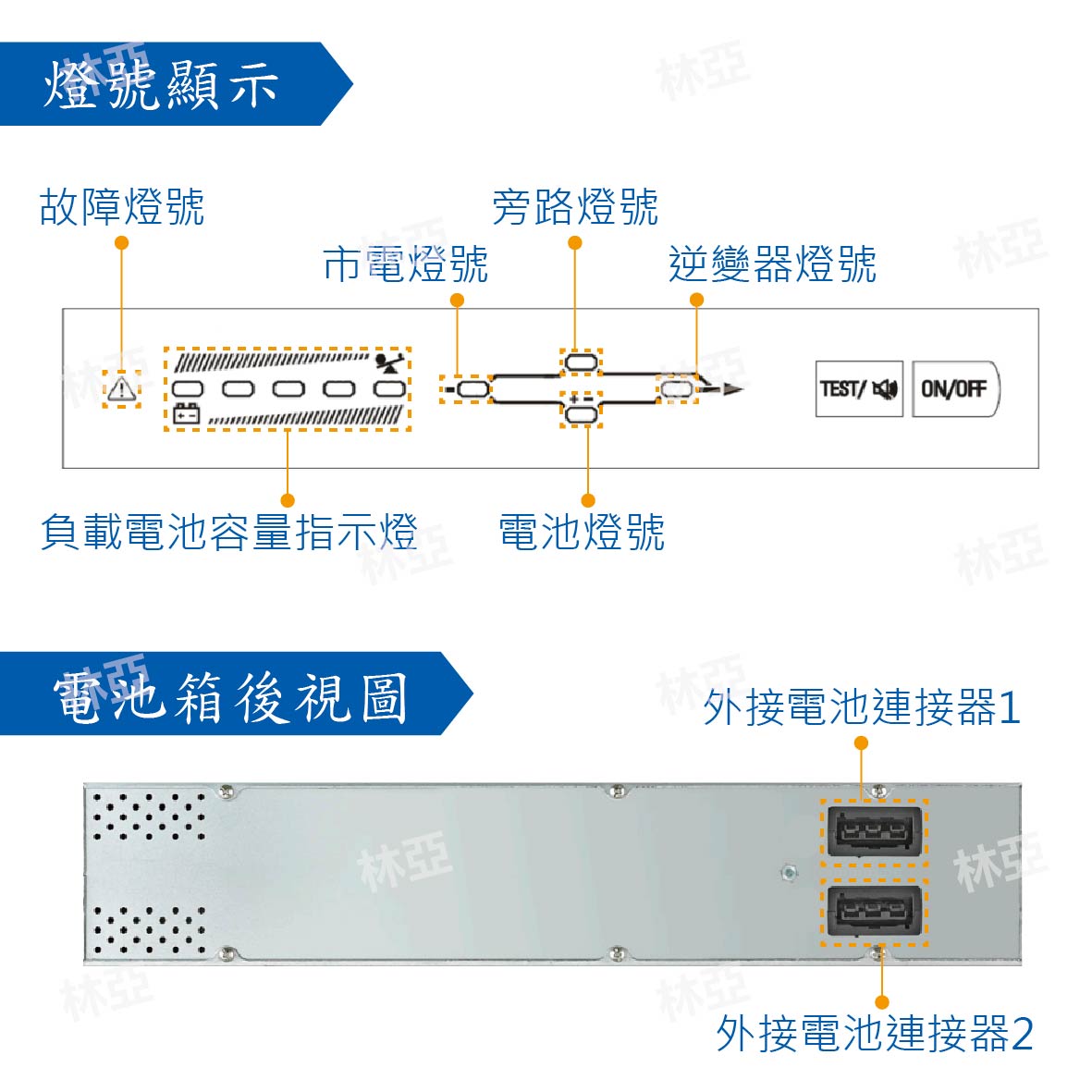

指示燈 - LED		負載指示燈、電池供電指示燈、UPS運行狀況指示燈等
通訊介面	RS-232	監控功能
	選購件	NMC卡、AS400卡
環境	溫度	0℃∼40℃
	濕度	<95%

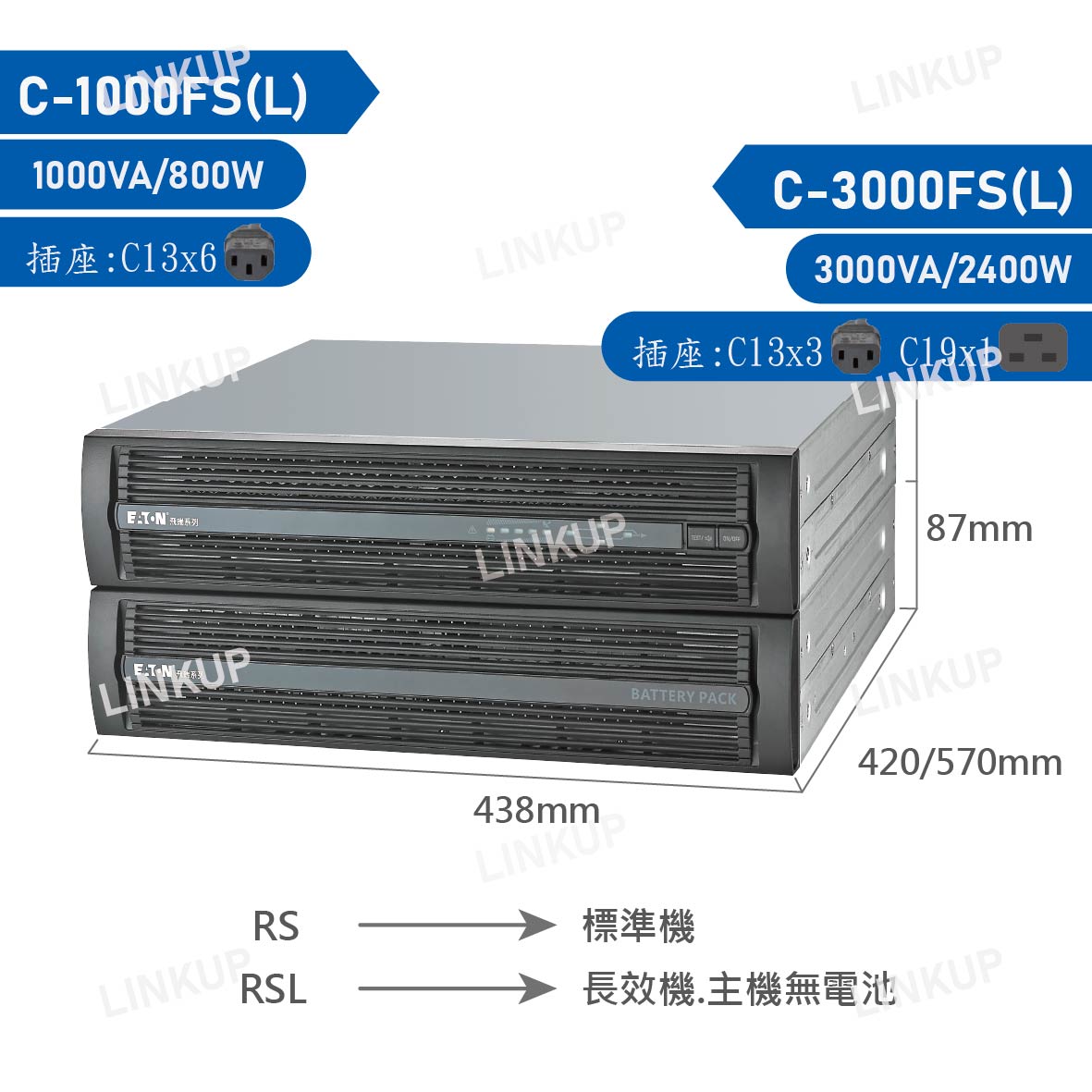

尺寸WxDxH(mm) / 重量(kg)
UPS		438x420x87 /11kg	438x420x87 / 7.2kg	438x570x87 / 21.6kg	438x420x87 / 9kg
EBM		-	438x420x87 / 20kg	-	438x420x87 / 24.8kg

電池包備電時間表

機型		C-1000RSL	C-3000RSL
電池數量(12V36W或同等容量其他電池)		3節x2組	8節x1組
1箱	放電時間(分鐘)	13	5
2箱		39	16
3箱		63	29
4箱		111	46
5箱		140	57
6箱		160	83

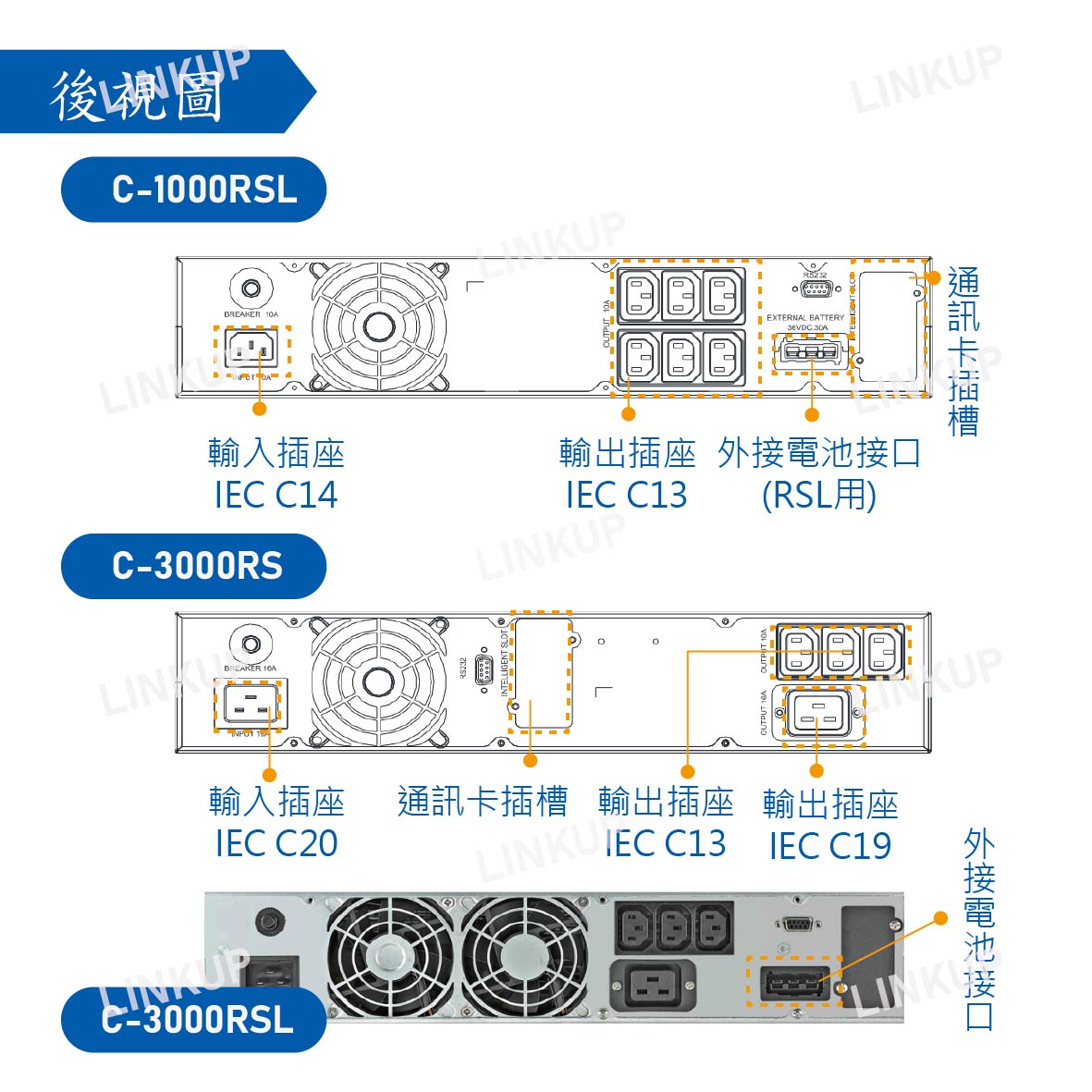

C-3000RSL & 電池箱後視圖
