Eaton 93PR 75kW UPS
Eaton 93PR 75kW UPS
型號:93PR-75kW
-低功耗.高可用性-
93PR 只需最低的總持有成本,即可發揮最大功效, 將擴充性、彈性、安全、效能邁向更高境界
應用場所:大中小型資料中心、金融及銀行重大基礎設施、商用建築及工業綜合大樓、醫療保健、電信設施、製程控制設備
產品型錄下載 使用手冊下載
產品詳細介紹
75kW整體解決方案
  • 在線雙轉換模式下,專業的三電平技術效率最高可達96.5%並大幅節省日常運作成本
  • 節能模式(ESS)系統效率>0.99%
  • 透過VMMS智慧模組化管理,即使在輕載之下也能達到高效率和低輸入THDi
  • 精巧型整體化方案
極致靈活性
  • HotSync熱同步專利並聯技術無須依賴模組之間的通訊線,高可靠性並消除單點故障瓶頸
  • 不斷電模組和靜態旁路模組可熱插拔,支援頂部或底部進出線,滿足不同資料中心布線需求。
  • 電池模組易插拔操作,內建電池健康檢測
  • 集中式靜態旁路模組讓系統實現初期旁路容量滿配,而功率模組N+X根據實際需求增加
  • 靜態旁路模組標配快速保險絲保護
  • 輸出功率因數範圍寬廣可適應付載的快速變化而無須降容
  • ECT滿仔測試功能無須外部假負載

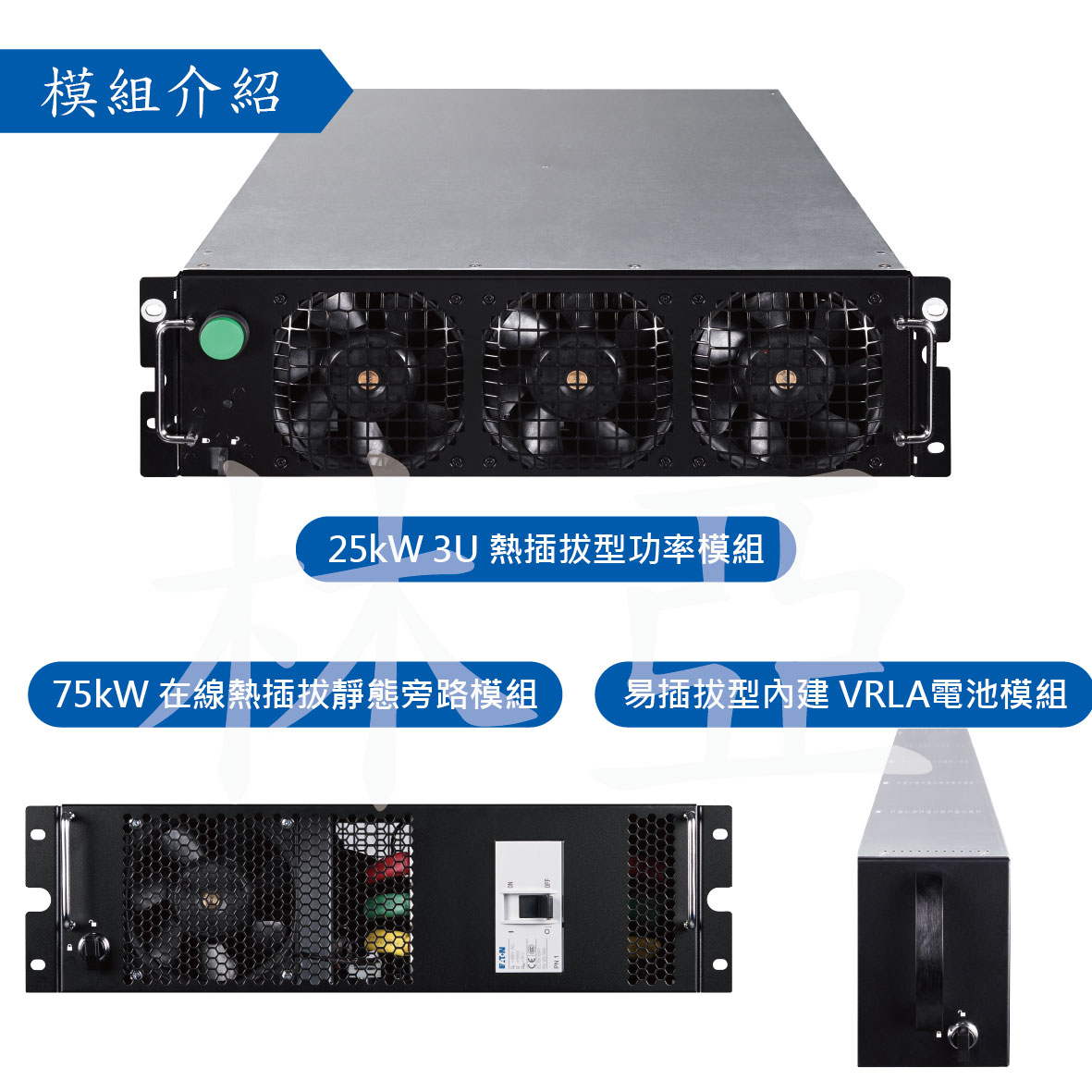

  • 高擴充性-採用抽屜式熱插拔模組化設計(25kW3U模組)滿足業務成長需求。支援8台併櫃,系統可擴充至1.6MW,提高資料中心擴充性
  • 卓越效率-93PR 具有能夠降低電力及空調損失的高效率,除了能夠因應 IT 服務商品化的成本壓力,還能大幅降低營運支出成本。一旦效率提高,碳排放也會隨之降低,進而提高永續性。
  • 安全、可靠-符合國際標準安裝及安全等法規要求
  • 彈性、虛擬化、雲端管理-系統有能力吸收錯誤,並保持理想的營運狀態是降低高成本的停機最重要的部分。 93PR 整合電子及 IT 基礎架構,更進一步提升運用的彈性。
  • 專業技術-ABM智慧電池管理技術,延長電池使用壽命

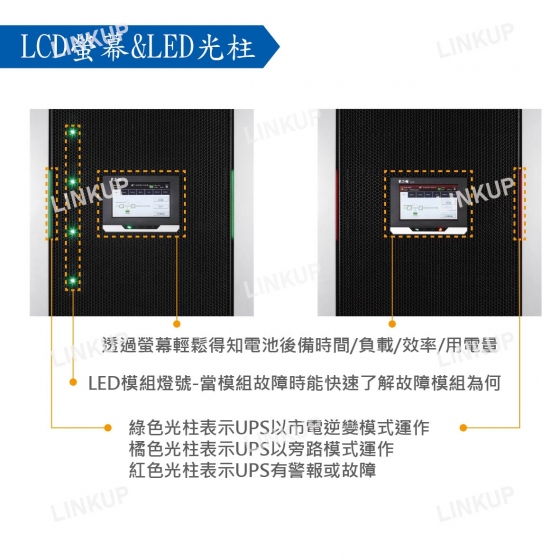

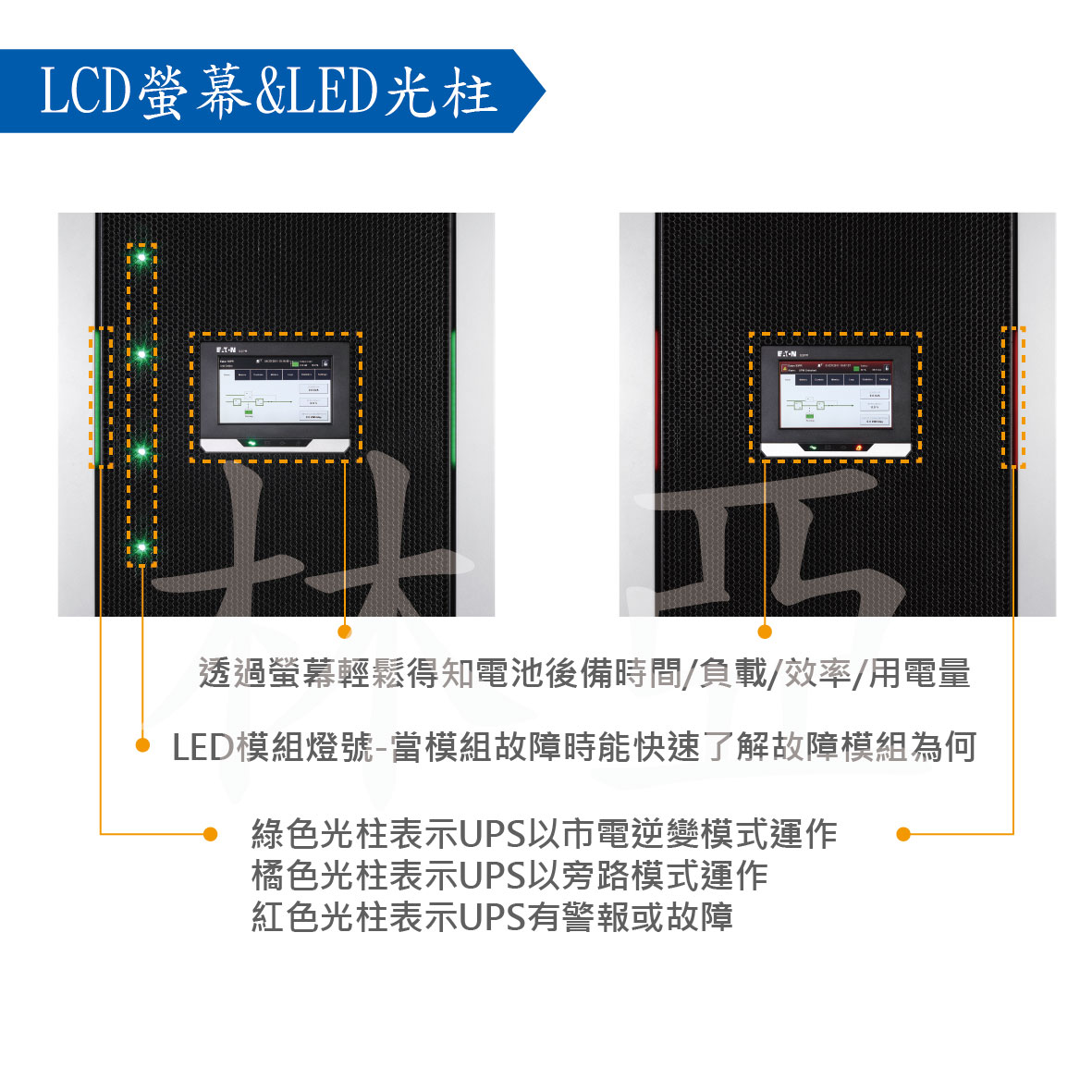

  • 快速查閱-綠色光柱恆亮表示UPS以市電逆變模式運作 ; 橙色光柱表示UPS以旁路模式運作 ; 紅色光柱表示UPS有警報或故障
  • 低維護時間-由UPM功率模組、通訊模組、顯示模組等各種模組組成 ; 當模組故障無須停機,即可抽出替換新的模組持續運行

電器規格
系統框架 75k
功率 功率等級 25/50/75kW
變頻器/整流器拓樸 無變壓器式、高頻PWM IGBT 技術
輸入 配線 3ph+N+PE
電壓 220/380、230/400、240/415V
電壓範圍 187~276V
功率因數 >0.99%
輸出 配線 3ph+N+PE
功率因數 1.0
電壓 220/380、230/400、240/415V
效率 雙轉換模式 : 最高可達96.5% ; ESS模式:99%
超載能力 在線模式 110% : 10分鐘  ;  125% : 60秒  ;  150% : 10秒  ;  >150% : 300毫秒
高效模式 105~110% : 10分鐘  ;  111~125% : 60秒  ;  >125% : 300毫秒
旁路模式 < 125% : 連續  ;1000% : 20毫秒
旁路 靜態&維修 標配
電壓 220/380V(-15%/+10%)
電池 類型 VRLA、鋰電池組
數量 38~42顆,預設為40顆
通訊 標配 Mini-Slot通訊插槽x3、內建主機及裝置USB、繼電器輸出、專屬EPO、RS-232
選配 Mini-Slot連接(Network/SNMP、Modbus/Jbus、繼電器)負載匯流排同步套件
環境 溫度 工作溫度0~40℃ ; 儲存溫度-25~55℃
相對溼度 5~95%(無凝結)
噪音(一公尺前方) <65dBA

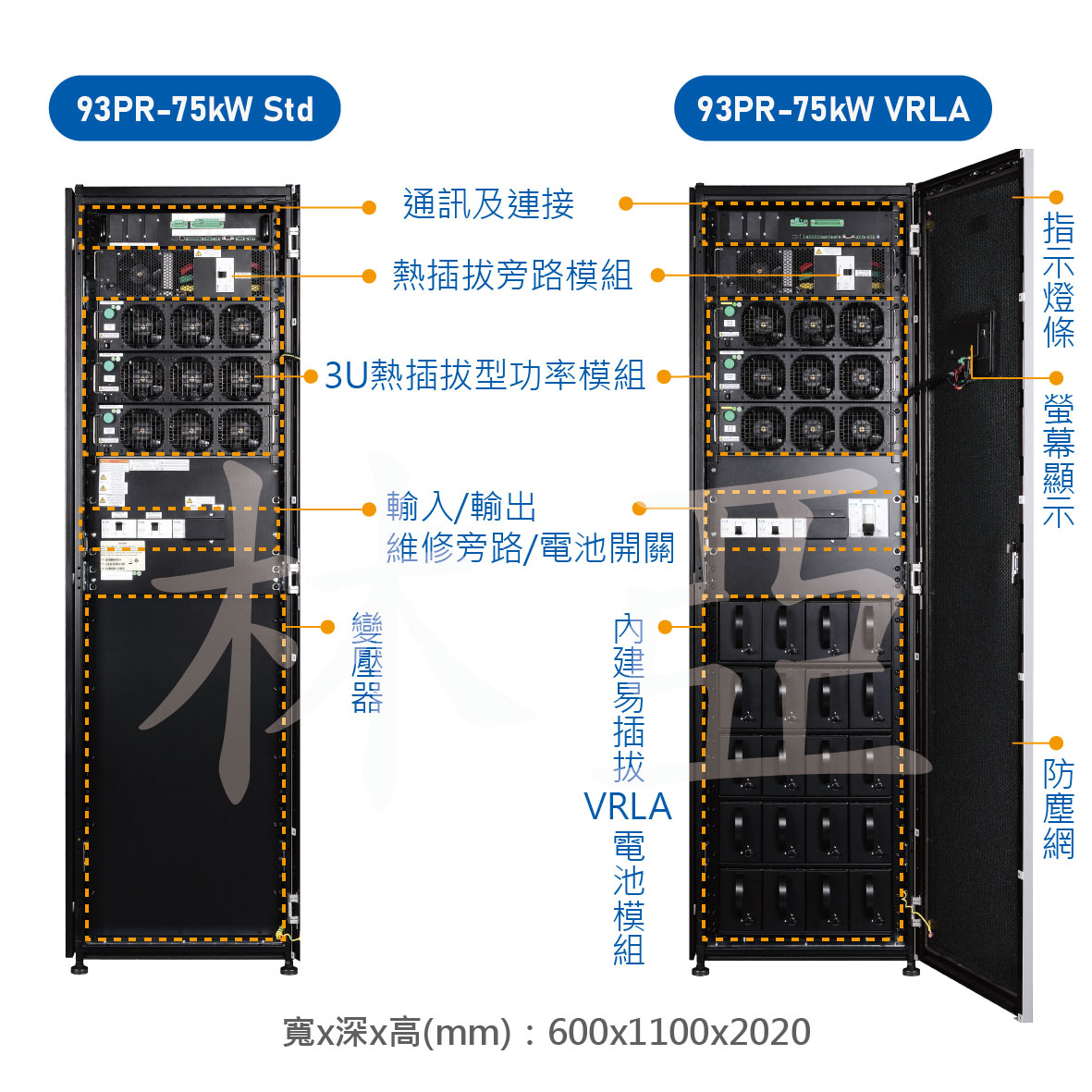

尺寸
WxDxH(mm)
主機 600x1100x2020
模組 460x600x130
重量(kg) 主機
(不含UPM)
265
模組 28
標準與認證 IEC 62040-2、IEC 62040-1、IEC 62040-3、BSMI、消防認證

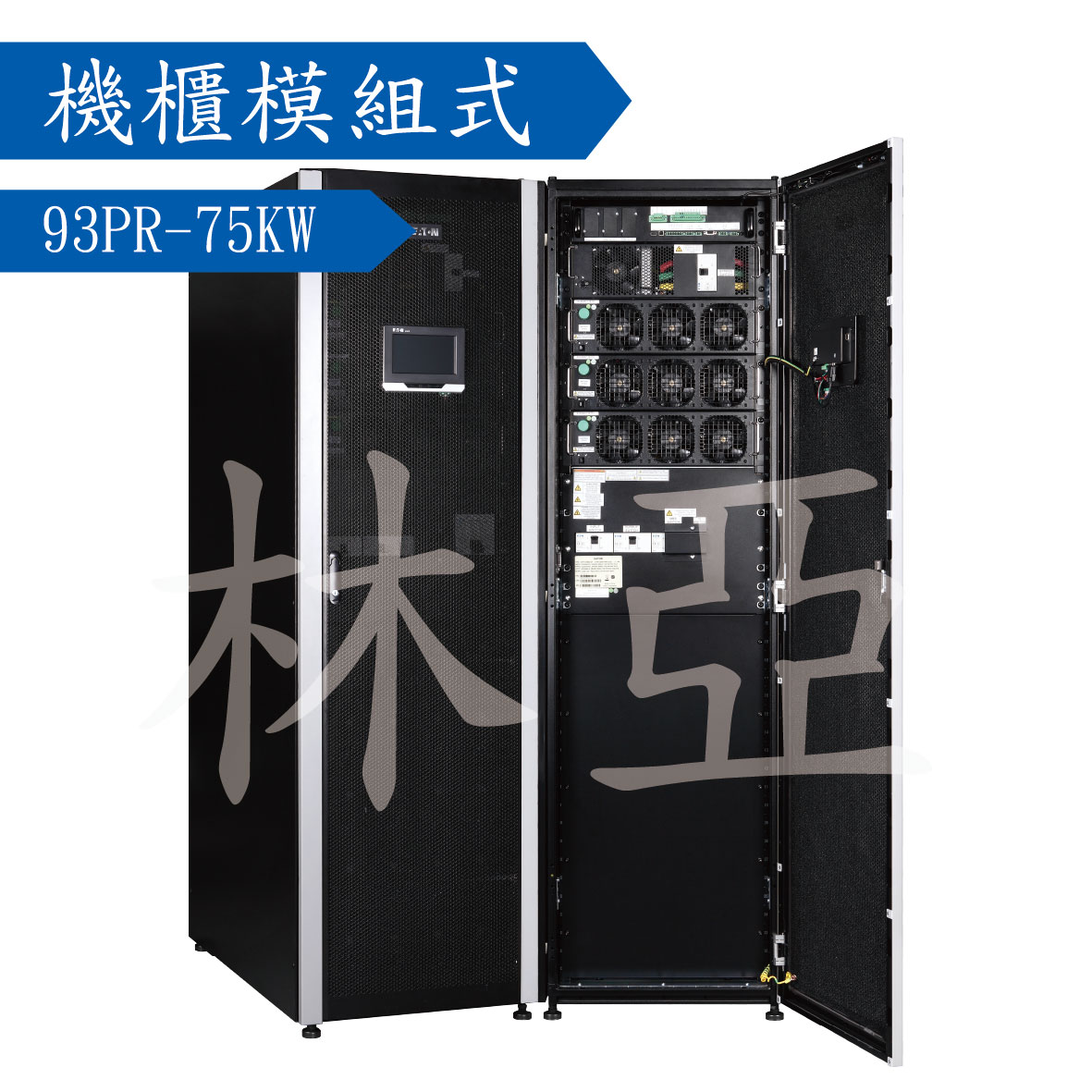

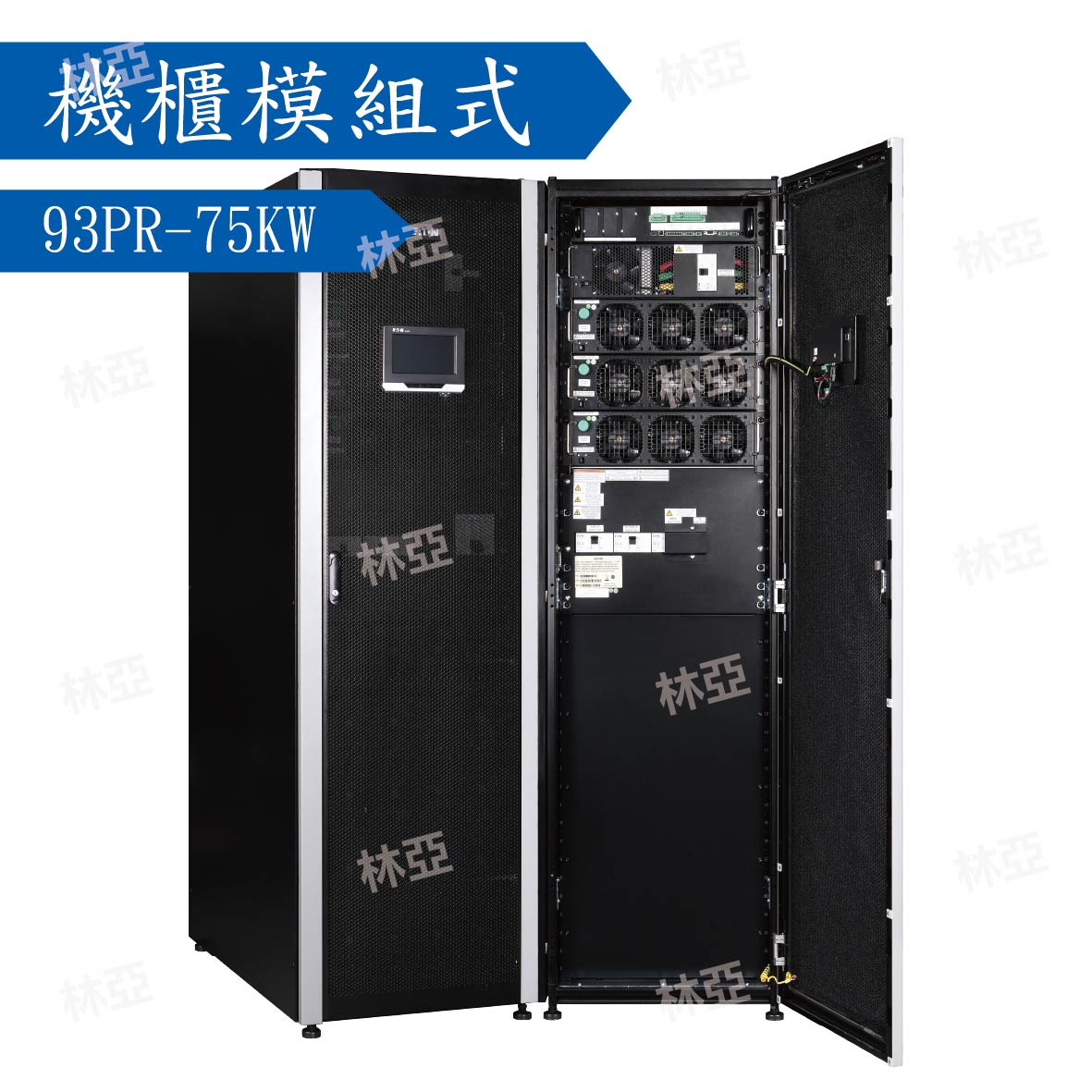

機器示意圖
